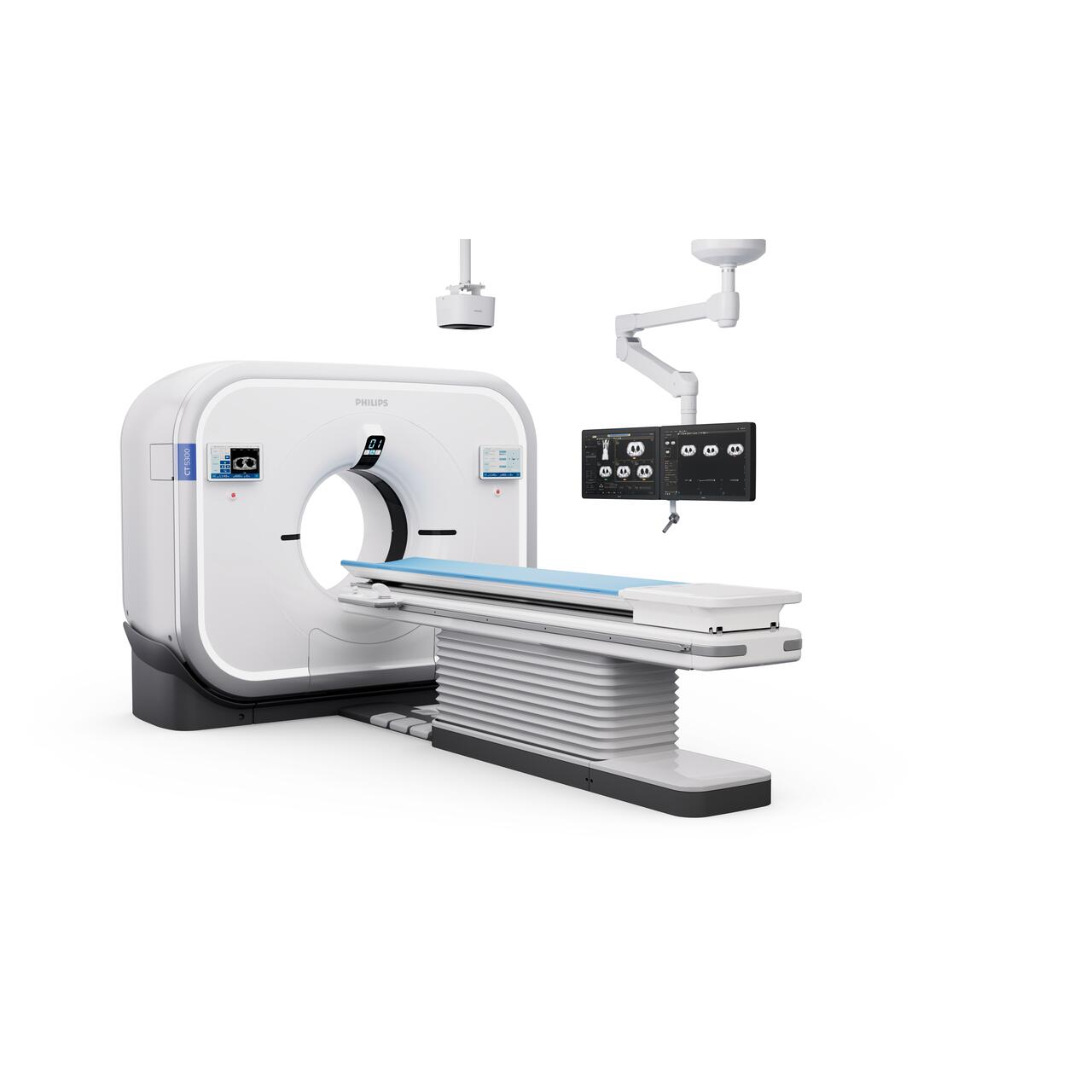

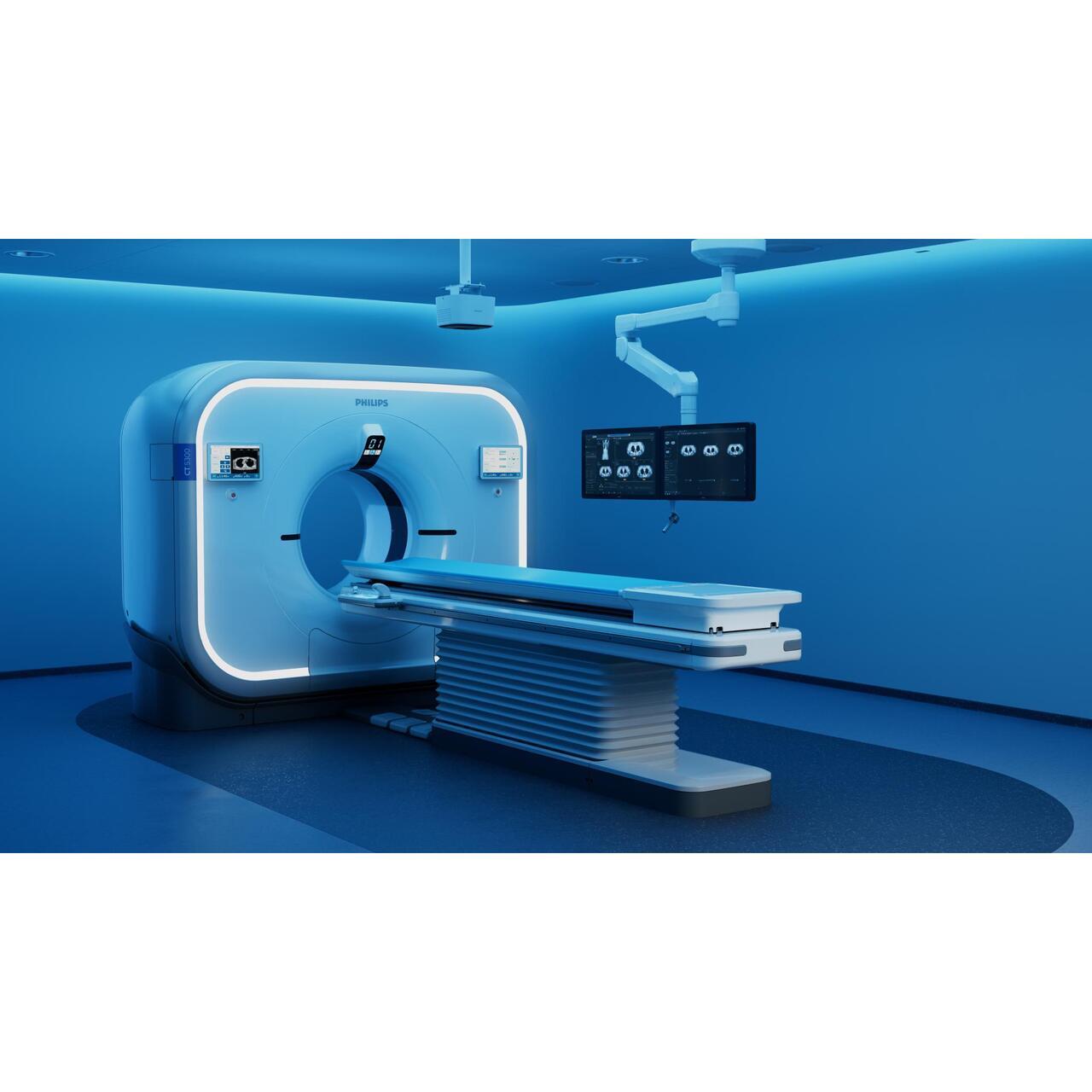

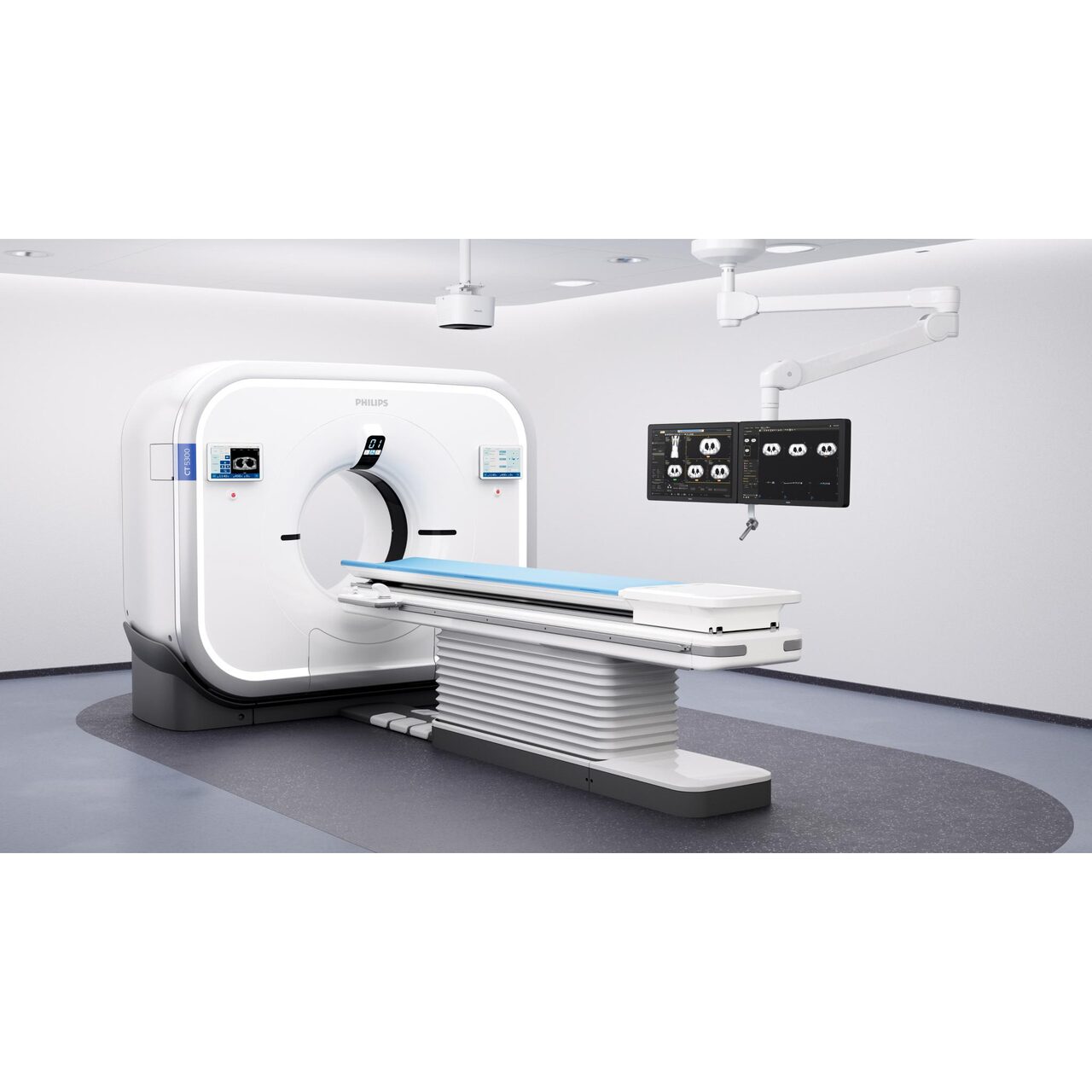

Tomograf computerizat, 128 sectiuni, reconstructie AI convolutionala Philips CT 5300
Philips CT 5300 este un sistem CT de inalta performanta proiectat pentru a raspunde nevoilor clinice actuale si viitoare, integrând inteligenta artificiala in fiecare etapa a procesului de scanare – de la flux de lucru si pozitionarea pacientului, pana la reconstructia imaginii si serviciile de la distanta. Disponibil in configuratiile Premium, Pro si Plus.
1. Performanta de baza
| Caracteristica |
Specificatie |
| Putere efectiva cu iDose4 |
Premium si Pro: 105 kW / Plus: 94 kW (105 kW optional) |
| Putere nominala generator |
Premium si Pro: 80 kW / Plus: 72 kW (80 kW optional) |
| Sectiuni |
128 |
| Acoperire |
40 mm |
| Interval maxim de scanare |
1.860 mm (2.000 mm optional) |
| Diametru deschidere gantry |
720 mm |
| Viteza reconstructie |
pana la 80 IPS (pana la 100 IPS optional) |
| Capacitate termica efectiva anod |
≥25 MHUef; racire directa |
| Capacitate termica anod |
8.0 MHU |
2. Gantry
| Caracteristica |
Specificatie |
| Deschidere |
720 mm |
| Timpi de rotatie (Premium/Pro) |
0.35, 0.4, 0.5, 0.75, 1.0, 1.5 s (360°) |
| Timpi de rotatie (Plus) |
0.35 (opt), 0.4, 0.5, 0.75, 1.0, 1.5 s (360°) |
| Distanta punct focal-izocentru |
570 mm |
| Distanta detector-izocentru |
1.040 mm |
| Inclinare gantry |
de la -24° la 30° cu increment de 0.5° |
| Intercom bidirecțional |
da |
OnPlan – panou tactil pe ambele parti ale portalului pentru controlul mesei, afisarea informatiilor despre pacient, activarea markerului laser si initializarea examinarii.
3. Masa pacient
| Caracteristica |
Masa standard |
Masa bariatrica |
| Interval maxim scanabil |
1.860 mm |
2.000 mm |
| Pas |
0.15 – 1.5 |
0.15 – 1.5 |
| Precizie pozitionare axa Z |
+/- 0.25 mm |
+/- 0.25 mm |
| Viteza longitudinala |
1–300 mm/s |
1–300 mm/s |
| Inaltimea minima a mesei |
530 mm |
430 mm |
| Capacitate maxima de incarcare |
235 kg |
307 kg |
4. Detectorul precis NanoPanel
| Caracteristica |
Specificatie |
| Sectiuni |
128 |
| Acoperire |
40 mm |
| Material |
GOS cu stare solida, 43.008 elemente |
| Rata transfer slip ring |
5 Gbps (optic) |
| Rata de esantionare |
pana la 2.320 vizualizari/revolutie/element |
| Grosime sectiune (elicoidal) |
0.67 mm – 5 mm |
| Grosime sectiune (axial) |
0.625 mm – 10 mm |
| Camp vizual scanabil |
500 mm |
Colimari disponibile: 2×0.625 / 4×0.625 / 12×0.625 / 16×0.625 / 32×0.625 / 64×0.625 / 12×1.25 / 32×1.25 mm
5. Tub radiologic
| Caracteristica |
Specificatie |
| Punct focal mic (IEC 336/93) |
0.5 × 1.0 |
| Punct focal mare |
1.0 × 1.0 |
| Tensiuni disponibile (kVp) |
70, 80, 100, 120, 140 |
| Interval mA |
5–667 mA (pas de 1 mA) |
| Diametru anod |
200 mm |
| Viteza de rotatie anod |
105 Hz (6.300 rpm) |
| Unghi tinta |
7° |
| Timp maxim expunere elicoidala |
120 s |
6. Calitatea imaginii
Rezolutie spatiala:
| Mod |
Specificatie |
| Mod inalt |
16.0 ± 10% lp/cm @ 0% MTF; >11.0 lp/cm @ 10% MTF |
| Mod standard |
13.0 ± 10% lp/cm @ 0% MTF; 9.5 ± 10% lp/cm @ 10% MTF |
Rezolutie contrast scazut (cu iDose4):
- 2 mm @ 0.3%: ≤42 mGy CTDIvol (corp)
- 3 mm @ 0.3%: ≤22 mGy CTDIvol (corp)
- 4 mm @ 0.3%: ≤15.5 mGy CTDIvol (corp)
- 5 mm @ 0.3%: ≤14 mGy CTDIvol (corp)
Rezolutie contrast scazut (cu imagistica precisa):
- 5 mm @ 0.3%: ≤5.5 mGy CTDIvol (corp)
Altele:
- Gama HU dinamica: de la -1.024 la +31.743
- Zgomot (cu iDose4): ≤0.18% la 120 kV, 230 mAs, 10 mm grosime imagine
7. Reconstructie
- Imagistica precisa (Precise Image) – retea neuronala convolutionala pentru reducerea zgomotului; detectabilitate superioara a contrastului scazut la doza redusa fata de reconstructia FBP standard; optionala in Plus si Pro, standard in Premium
- iDose4 – imbunatateste calitatea imaginii prin prevenirea artefactelor si rezolutie spatiala crescuta la doze mici; puterea efectiva a sistemului este calculata combinand puterea generatorului cu iDose4
- O-MAR – reduce artefactele cauzate de implanturile ortopedice mari
- COBRA – algoritm Philips patentat de reconstructie a fasciculului conic; permite achizitia 3D autentica in scanare spirala axiala si elicoidala
- ClearRay – precalculeaza si stocheaza beam hardening intr-o baza de date; corectie personalizata per pacient; imbunatateste uniformitatea imaginii si vizualizarea limitelor organelor
- Filtrare adaptiva – reduce zgomotul de tipar in corpurile neomogene
- Reconstructie adaptiva cu mai multe cicluri – rezolutie temporala optima automata (pana la 44 ms la 0.35s/r)
- Camp de vizualizare reconstructie: 50–500 mm
- Matrice imagine: 512×512 / 768×768 / 1.024×1.024
8. DoseWise – managementul dozei
- DoseRight Index (DRI) – un singur numar pentru specificarea calitatii imaginii necesare; include DRI specific de organ (ficat, cap si gat)
- Verificarea dozei CT – notificari operator daca CTDIvol sau DLP depasesc pragurile configurate; conform NEMA XR-25 si XR-29
- Raportare structurata DICOM / profil IHE REM – raport doza transferabil catre HIS/RIS, PACS sau registre de doze
- 3D-DOM – modulare doze 3D; combina informatii unghiulare si longitudinale; adapteaza automat curentul anodic in functie de diametrul estimat al pacientului
- Protocoale pediatrice dedicate – bazate pe varsta si greutate
- Date performanta doza: cap 14.07 mGy/100 mAs; corp 8.11 mGy/100 mAs (la 120 kVp)
9. Imbunatatiri clinice
- Precise Planning – ajustare automata a intervalului de scanare pe baza imaginii de vizualizare; suporta cap, plamani, coloana lombara/cervicala, ficat, pelvis, cap femural, inima, screening pulmonar, CAP
- Precise Spine – protocoale prestabilite pentru disc lombar si cervical
- Precise Brain – protocoale prestabilite pentru examinari cerebrale
- Precise Position (optional) – pozitionare automata a pacientului; afiseaza pozitia verticala recomandata si pozitiile de start/stop; buton de incarcare inteligenta
- Precise Intervention (optional) – cale virtuala a acului cu calculare automata adancime/unghi/distanta varf-tinta; monitoare montate pe carucior sau tavan (CCT); kit de control intervențional cu joystick
- Precise Cardiac (optional in Pro si Plus, standard in Premium) – eliminare artefacte de miscare coronariana; rezolutie temporala pana la 29 ms
- Precise Rib (optional, indisponibil in SUA) – segmentare si etichetare automata cutie toracica; instrument pentru urgente si traumatisme
Aplicatii clinice optionale:
- Perfuzie cerebrala (CBF, CBV, MTT, TTP)
- Instrumente esentiale neurologie (acoperire pana la 80 mm)
- Planificare dentara (vederi panoramice, sectiuni transversale mandibula/maxilar)
- Evaluare nodul pulmonar
- Colonoscopie CT virtuala (segmentare automata colon, endoscopie virtuala)
- Analiza vasculara (extragere/segmentare vase, masuratori diametru, lungime, unghi)
- Energie duala – scanare secventiala cu analiza spectrala (calciu, acid uric)
- Solutii cardiologie: scor calciu cardiac, analiza artere coronare, functie cardiaca, Step & Shoot
10. Instrumente de imagistica virtuala
- CT Collaboration Live – conectivitate la distanta: voce, video, partajare ecran, acces la distanta la consola CT; integrat in fluxul de lucru al scanerului
- Lifecycle Learning – formare la distanta condusa de instructor (3 ore de 4 ori pe an), biblioteca e-learning nelimitata
- Suport clinic la cerere – acces in timp real la expertii Philips prin CT Collaboration Live
- CT Protocol Manager – depozit central de protocoale; vizualizare, editare, distribuire si sincronizare protocoale de la distanta fara intreruperea fluxului de lucru
11. Retea si stocare
- Retea 10/100/1000 Mbps (recomandat minim 100 Mbps, preferabil 1 Gbps)
- Format imagine DICOM 3.0
- Stocare: hard disk 1.3 TB
- Inscriptor DVD/CD DICOM, filmare monocroma si color
12. Planificarea spatiului si instalare
| Unitate |
Lungime |
Latime |
Inaltime |
Greutate |
| Gantry sistem scanare |
2.333 mm |
973 mm |
1.956 mm |
2.036 kg |
| Masa standard |
2.610 mm |
700 mm |
1.000 mm |
360 kg |
| Masa bariatrica |
3.060 mm |
516 mm |
1.088 mm |
650 kg |
- Suprafata minima camera examinare: 24 m²
- Temperatura camera examinare: 18–24°C
- Alimentare: 200–480 VAC, 50/60 Hz, 115 kVA, trifazat
- Limbi voce automata (Auto Voice): araba, chineza, engleza, daneza, olandeza, franceza, georgiana, germana, ebraica, italiana, japoneza, norvegiana, portugheza, rusa, spaniola, suedeza, turca
13. Eco Passport
- Consum energie in stare de asteptare: 3.4 kW
- Consum energie in modul scanare: pana la 97.8 kW
- Consum anual estimat: 23.819 kWh
- Conform RoHS 2 si REACH
- Abonament Technology Maximizer disponibil pentru upgrade-uri hardware si software
- Program SmartPath pentru upgrade la reconstructie iterativa bazata pe invatare
